- 產品名稱：端面熱電阻
- 產品型號：WZCM系列
- 產品銘牌：AT
- 生產廠商：上海自動化儀表三廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WZ系列熱電阻 > 端面熱電阻 >
-

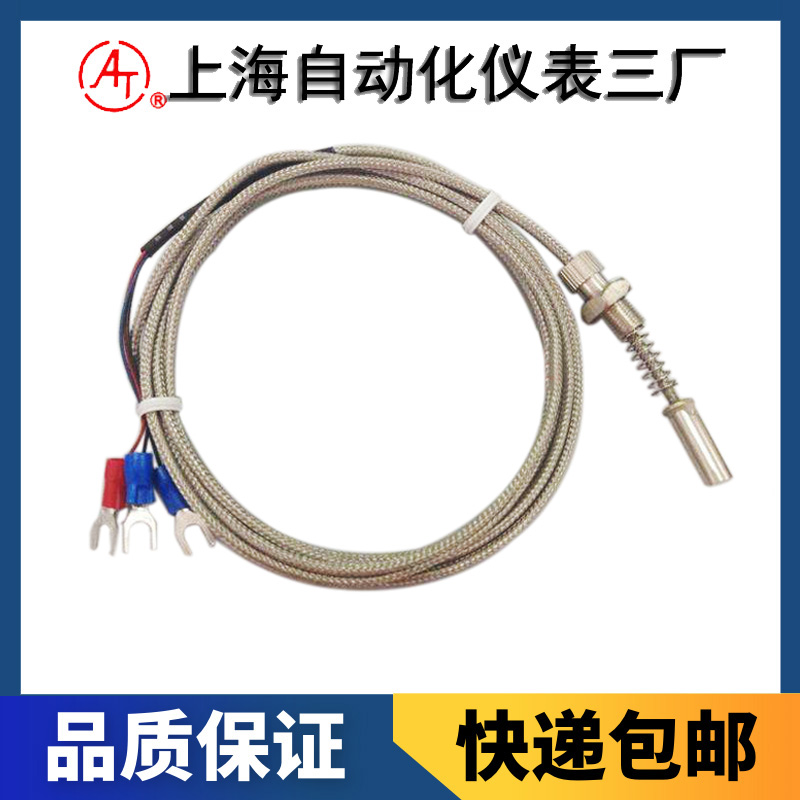

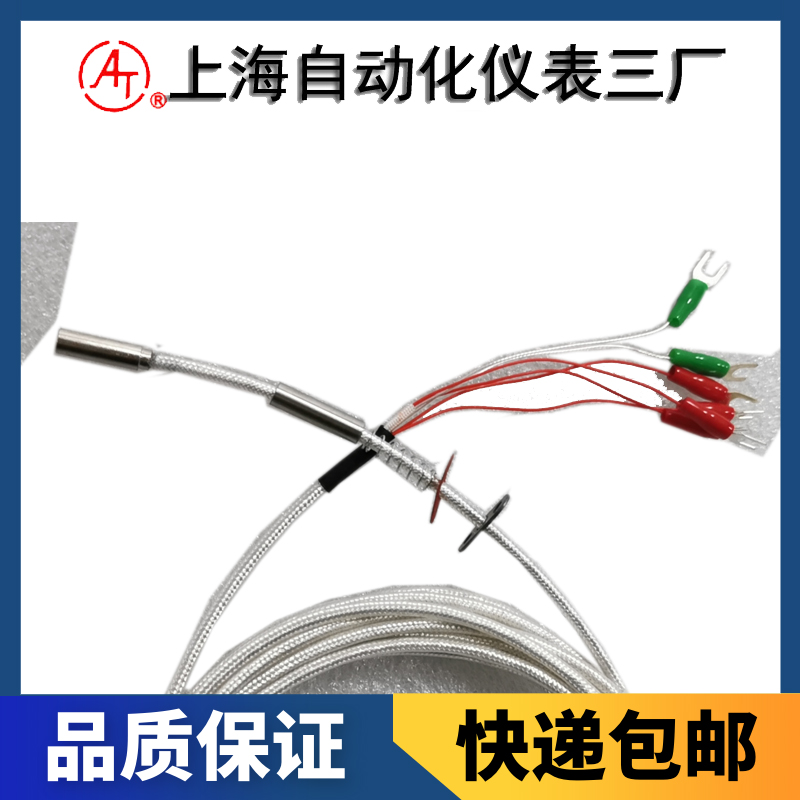

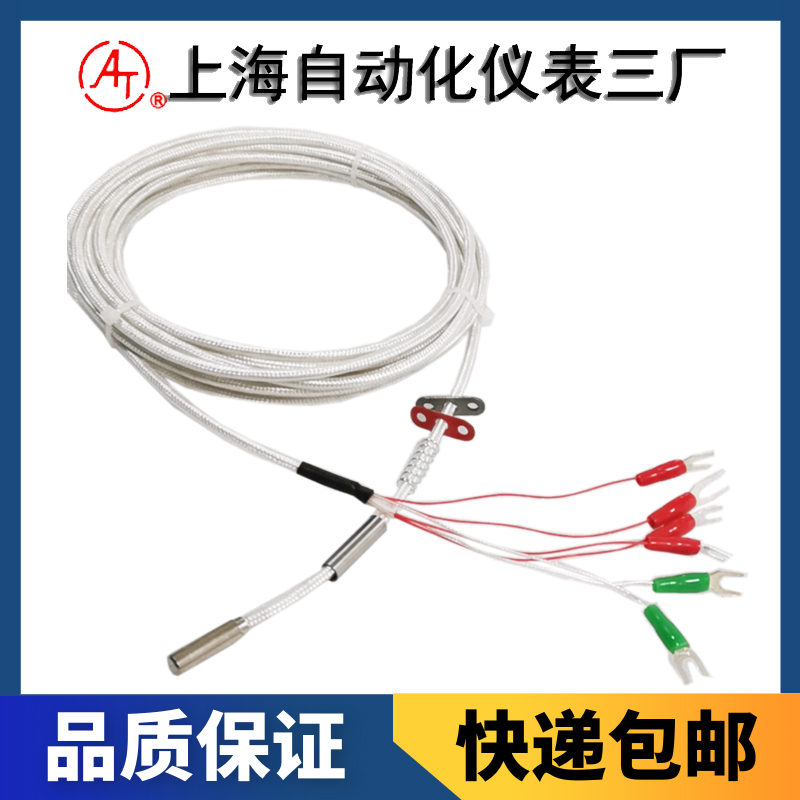

WZCM系列端面熱電阻概述：
WZCM、WZPM系列端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更正確和迅速的反應被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度，應符合JB/T8622-1997及JB/T8623-1997標準.
WZCM系列端面熱電阻概述：
WZCM、WZPM系列端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更正確和迅速的反應被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度，應符合JB/T8622-1997及JB/T8623-1997標準.
端面熱電阻主要技術指標：
感溫元件在0℃時的電阻值（R0）
分度號Cu50:R0=50±0.050Ω
分度號Cu100:R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω（B級）
其中：R0為元件在0℃時的電阻值
端面熱電阻測量范圍和允差
名 稱 | 測量范圍 | 允許偏差△t ℃ | 分度號 |
端面銅電阻 | -50～100℃ | ±（0.30 +6.0×10－10︱t︱） | Cu50、（G）※A或Cu100 |
端面鉑電阻 | -100～150℃ | B級：±（0.3或+0.005︱t︱） | Pt100 |
注:(1)t為被測溫度******值.
(2)打“﹡”分度號作特殊規格訂貨
端面熱電阻型號規格
型 號 | 分度號 | 結構特征 | 測量范圍℃ | 保護管材料 | 外接引線長度mm | 規格 | 公稱壓力Mpa | 熱響應時間t0.5s | |
直徑 | M | ||||||||
WZCM-201 | Cu50 | 固定埋入或螺紋連接 | -50～100 | 紫銅T2-Y | 500 1000 1500 2000 25000 | Φ6 | M8×0.75 | 常壓 | ＜15 |
WZPM-201 | Pt100 | -100～100 | 紫銅T2-Y | ||||||
WZPM-201B | Φ8.7 | M10×1 | 常壓 | ＜10 | |||||
注：WZPM-201B采用引進元件WZPM＝0.18，精度等級為B級。
