壓力變送器和差壓變送器都是工業(yè)生產過程中必不可少的儀器儀表，其功能又有很多的相似之處，那么這兩者之間的根本區(qū)別在哪里？

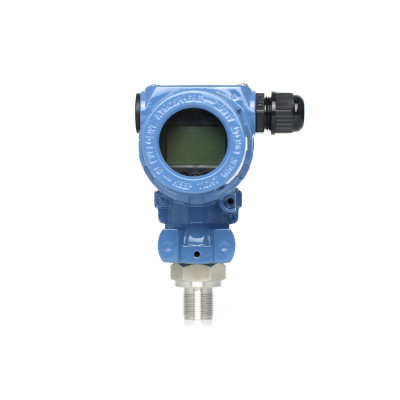

一、壓力變送器

壓力變送器其原理是介質壓力直接作用于敏感膜片上，分布于敏感膜片上的電阻組成的惠斯通電橋，利用壓阻效應實現了壓力量向電信號的轉換，通過電子線路將敏感元件產生的毫伏信號放大為工業(yè)(如 4~20mA、0~5V)標準信號。但壓力變送器只有一個壓力接口。

綜上所述：壓力變送器與差壓變送器其根本區(qū)別是壓力變送器只能測量一個壓力端的壓力，而差壓變送器可以測量兩個壓力點的壓力，兩者壓力相減，正壓端壓力減負壓端壓力得出壓力差值。從而換算出實際液位值。

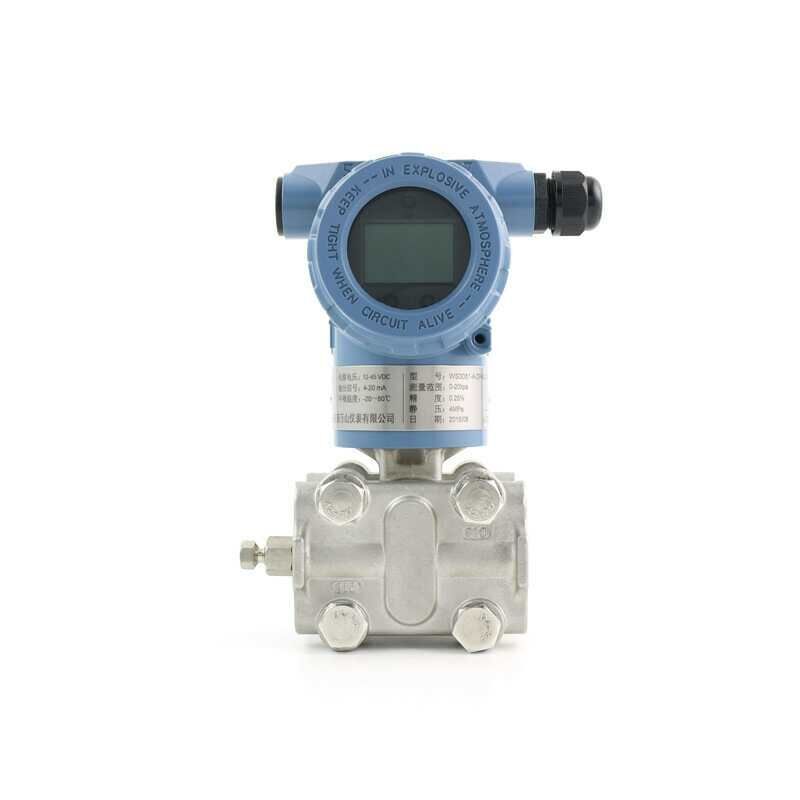

二、差壓變送器

差壓變送器其原理是測量變送器兩端壓力之差的變送器，輸出標準信號(如 4~20mA、0~5V)。差壓變送器與一般的壓力變送器不同的是它們均有2個壓力接口， 差壓變送器一般分為正壓端和負壓端，H為正壓端，L為低壓端。一般情況下， 差壓變送器正壓端的壓力應大于負壓段壓力才能測量。差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4- 20mA DC的電流信號輸出。

壓力變送器和差壓變送器安裝示意圖

1、壓力變送器安裝圖

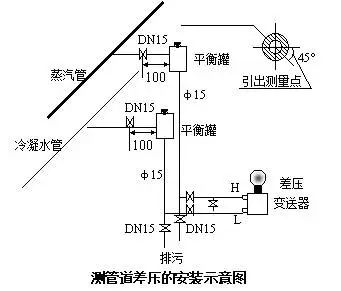

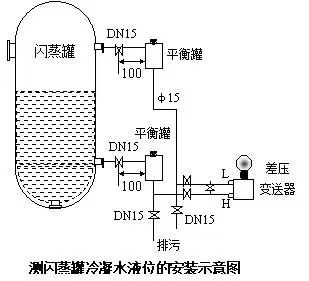

2、差壓變送器安裝圖

3、壓力和差壓變送器安裝說明

■取壓點處應保證有直管段，兩邊各大于5D(管道通經)；

■在蒸汽管道上取壓時，應在管道的側面安裝引壓管；

■平衡罐應安裝在引壓管的***高點處；

■排污管應在靠近變送器引壓管連接處安裝；

■取壓點與變送器的管道距離應大于1米；

■變送器的安裝位置應低于取壓點的位置
