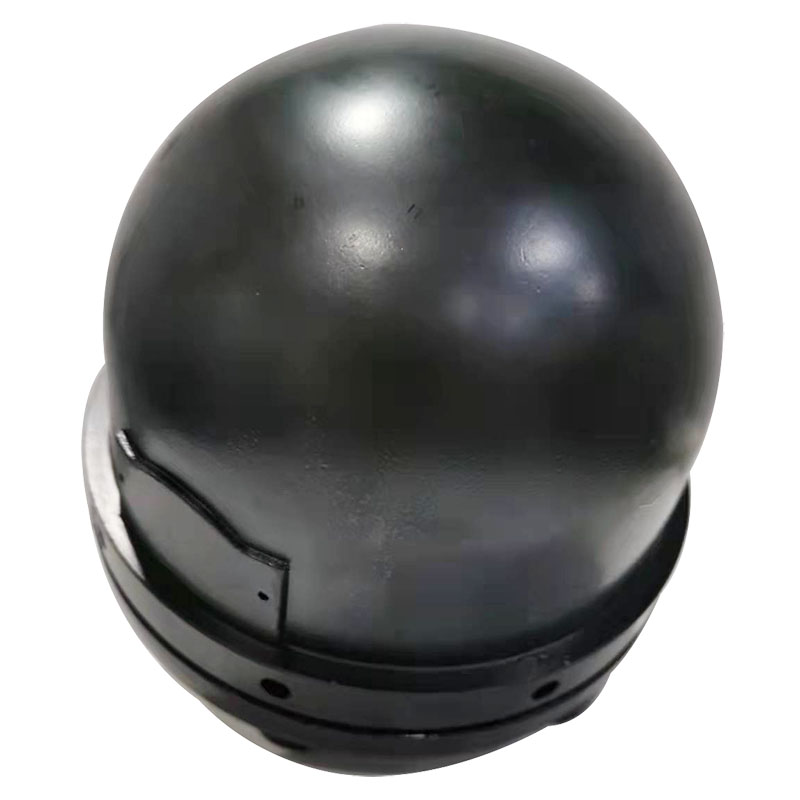

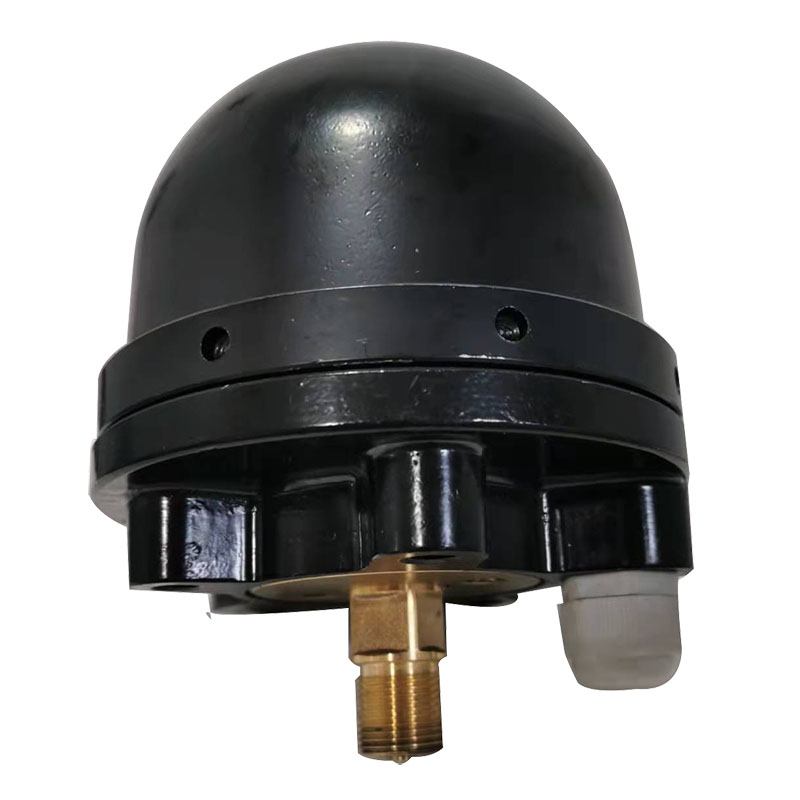

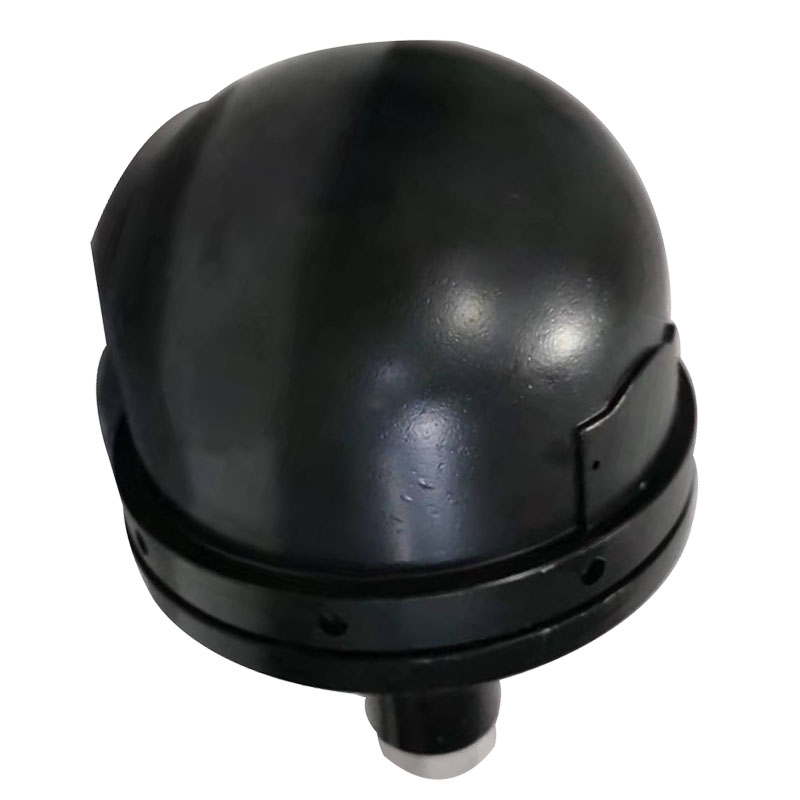

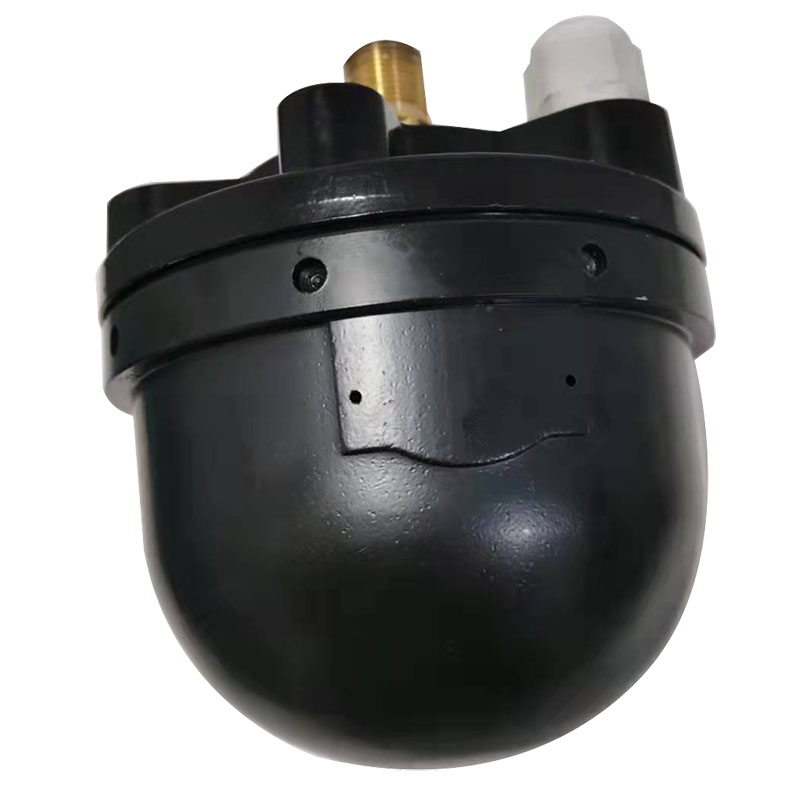

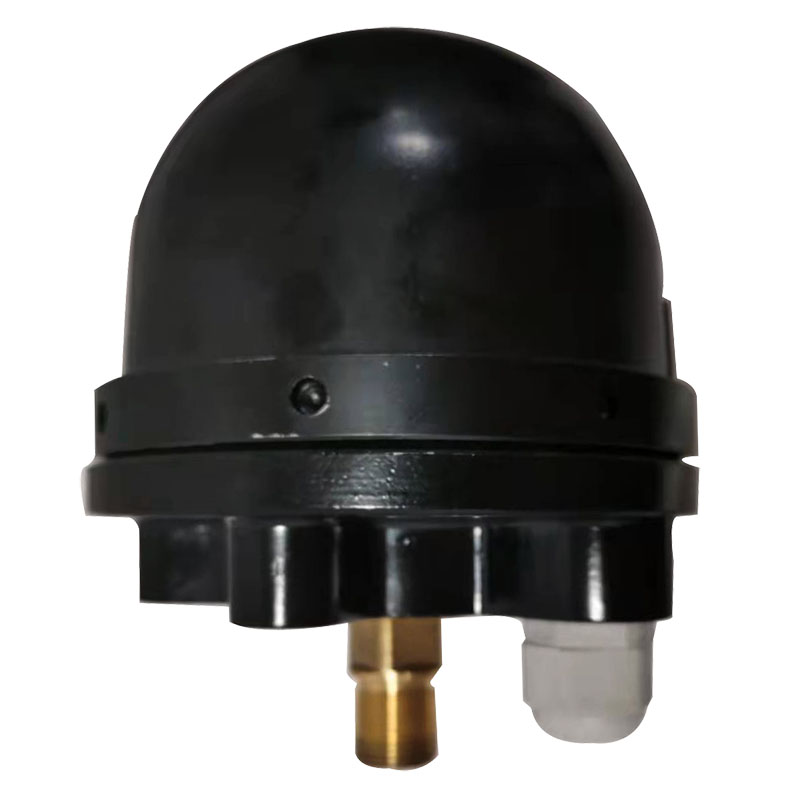

- 產品名稱：船用膜片壓力控制器
- 產品型號：YPK-03-C
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表五廠
- 銷售單位：連儀
- 所屬類別：產品中心 > 壓力儀表 > 壓力控制器 >
-
YPK-03-C型船用膜片壓力控制器適用于電動機位式控制線路或信號報警線路，以便使水、油、氣體及蒸汽壓力保持給定值，具有調整動作壓力值方便之優點。
結構原理
YPK-03-C有殼體，給定裝置和壓力傳送器三部分組成。
旋轉給定螺帽，將平衡彈簧整定在動作壓力上限。當被測介質壓力高于動作壓力上限時，介質壓力通過管道接頭作用于膜片，頂動圓盤，挺柱向上位移，壓縮彈簧帶動爪板組啟動微動開關。
旋轉給定螺帽，將平衡彈簧整定在工作壓力下限，當被介質壓力低于動作壓力下限時，則釋放微動開關。
觸點容量：300VDC 350W
380VDC 350VA
開關數量：二組（上限和下限）
環境溫度：-10℃~+55℃
相對濕度：≤95%
接頭螺紋：M20×1.5
符合主要船用條件：振動、沖擊、海水蒸汽侵蝕
